Ako môže pneumatický dopravný systém znížiť prach, prestoje a straty materiálu?

Abstraktné

Presúvanie práškov, peliet a granúl znie jednoducho, kým nebudete mať čo do činenia s oblakmi prachu, upchatými žľabmi, segregáciou, rozbitým produktom a operátormi, ktorí celý deň strážia prestupné miesta. Dobre navrhnutýPneumatický dopravný systémprepravuje sypký materiál cez uzavreté potrubia pomocou riadeného prúdenia vzduchu, čím pomáha rastlinám zostať čistejšie, bezpečnejšie a konzistentnejšie a zároveň znižuje ručnú manipuláciu.

Táto príručka rozoberá rozhodnutia, ktoré sú skutočne dôležité pre výkon a prevádzkové náklady, od vákua vs. tlaku po zriedenú verzus hustú fázu, filtráciu, výber vzduchovej komory a smerovanie potrubia. Obsahuje tiež praktický kontrolný zoznam, porovnávaciu tabuľku a často kladené otázky, takže môžete prejsť od „potrebujeme niečo, čo funguje“ k jasnej špecifikácii s nízkym rizikom. Príklady a odporúčania odrážajú bežné priemyselné podmienky a inžiniersky prístup, ktorý používaShandong Yinchi Environmental Protection Equipment Co., Ltd.

Obsah

• Obrys
• Aké problémy rieši pneumatická doprava
• Ako funguje pneumatický dopravný systém
• Vákuová doprava verzus tlaková doprava
• Zriedená fáza vs hustá fáza
• Kľúčové komponenty, ktoré rozhodujú o spoľahlivosti
• Kontrolný zoznam dizajnu pred nákupom
• Páky energie a prevádzkových nákladov
• Kontrola prachu a bezpečnostné aspekty
• Plán uvedenia do prevádzky a údržby
• Prípady použitia v reálnom svete
• FAQ
• Záver a ďalšie kroky

Obrys

• Identifikujte svoje najväčšie bolestivé body a ako vyzerá „úspech“ na podlahe
• Pochopte základy prúdenia vzduchu a pevných látok, aby boli návrhy porovnateľné
• Vyberte si správny režim dopravy pre vzdialenosť, rozloženie a miesta odberu
• Vyberte si zriedenú alebo hustú fázu na základe krehkosti a kapacity produktu
• Zamknite spoľahlivé komponenty, ktoré zodpovedajú vášmu materiálovému správaniu
• Pred výrobou a inštaláciou použite kontrolný zoznam na zníženie rizika
• Naplánujte si kontrolu prachu, bezpečnú prevádzku a udržiavateľnosť od prvého dňa

Aké problémy rieši pneumatická doprava

Ak uvažujete o aPneumatický dopravný systém, pravdepodobne to nerobíte pre zábavu. Robíte to, pretože váš súčasný spôsob prenosu vás stojí čas, produkt a trpezlivosť.

• Prach v miestach prenosuktorý poťahuje vybavenie, spúšťa upratovacie alarmy a vytvára nepríjemné pracovné podmienky
• Strata materiálu a kontamináciaod otvorených dopravníkov, netesností alebo častého čistenia
• Premosťovanie a upchávaniev žľaboch, násypkách a závitovkových podávačoch kvôli nekonzistentnému prietoku
• Nekonzistentné dávkovaniespôsobené segregáciou, rozliatím alebo nestabilnou rýchlosťou posuvu
• Vysoká pracovná závislosťkde operátori musia zasahovať, aby sa materiál pohyboval
• Poškodenie produktuako je rozbitie peliet, odieranie prášku alebo nadmerná tvorba jemných častíc
• Obmedzenia rozloženiakeď potrebujete trasu okolo štruktúr, cez podlahy alebo až po silá

Uzavretá potrubná doprava pomáha, pretože redukuje exponované premiestňovacie body a posúva materiál kontrolovaným vzduchom a tlakom. To znamená menej miest na únik prachu, menej miest na rozliatie a menej miest na ukrytie „záhadných prestojov“.

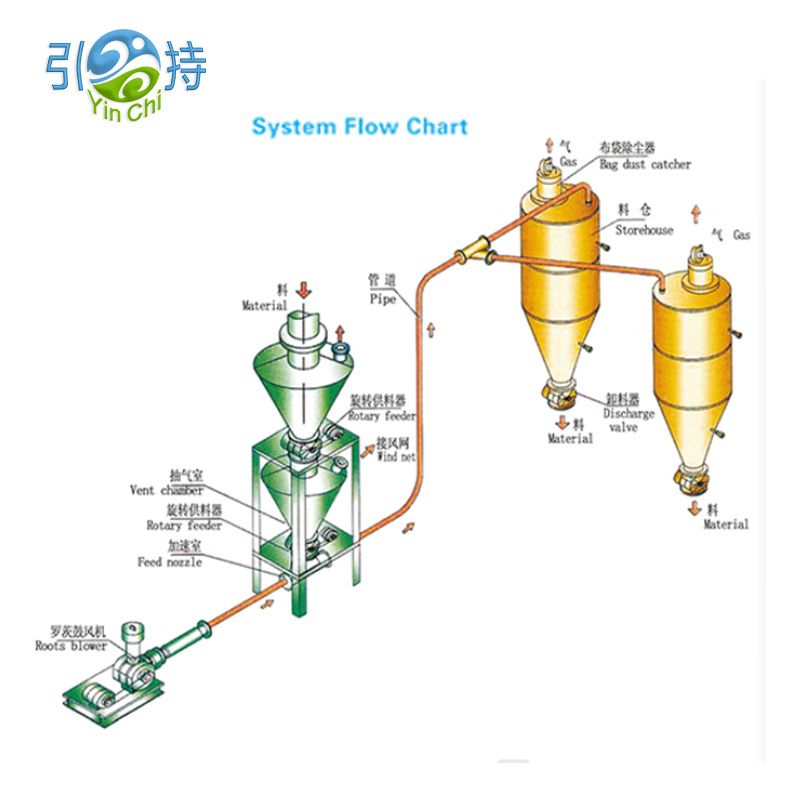

Ako funguje pneumatický dopravný systém

Na vysokej úrovni aPneumatický dopravný systémprepravuje sypké látky potrubím pomocou tlakového rozdielu a prúdenia vzduchu. Materiál vstupuje do dopravnej linky na odbernom mieste, putuje do prijímacej nádoby a vzduch je oddelený od pevných látok filtráciou.

Čo sa deje vo vnútri potrubia

• Prúdenie vzduchu poskytuje hnaciu silu
• Pevné látky sú unášané alebo tlačené pozdĺž v závislosti od spôsobu dopravy
• Rýchlosť musí byť dostatočne vysoká, aby sa zabránilo usadzovaniu, ale nie taká vysoká, aby zničila produkt alebo plytvala energiou
• Zákruty, dlhé behy a zmeny nadmorskej výšky zvyšujú odpor a ovplyvňujú stabilitu

Čo by ste mali požadovať od akéhokoľvek dizajnu

• Stabilná preprava bez rázov, upchávania alebo „grcania“ na prijímači
• Predvídateľná rýchlosť posuvu počas zmien, ročných období a zmien šarže materiálu
• Prachotesná prevádzka s filtráciou dimenzovanou na reálne výrobné podmienky
• Rozumný prístup údržby k opotrebovacím miestam a filtrom

Vákuová doprava verzus tlaková doprava

Jednou z prvých možností je, či má vaša dopravná linka ťahať materiál (vákuum) alebo tlačiť materiál (tlak). Oba môžu dobre fungovať, ale riešia rôzne problémy rastlín.

Praktickým pravidlom je začať s rozložením. Ak potrebujete zbierať z viacerých miest a doručovať na jedno miesto, vákuové riešenia často zjednodušujú sieť. Ak potrebujete dodať materiál do vzdialeného sila alebo viacerých zásobníkov, tlaková doprava môže byť vhodnejšia.

Zriedená fáza vs hustá fáza

Tu je veľa projektov úspešných alebo neúspešných. To istéPneumatický dopravný systémmôže sa správať krásne s jedným materiálom a strašne s iným, ak je výber fázy nesprávny.

Zriedená fáza

• Materiál je unášaný relatívne vysokou rýchlosťou prúdu vzduchu
• Často sa jednoduchšie ovláda a zvládne širokú škálu práškov a peliet
• Riziko: vyššia rýchlosť môže zvýšiť opotrebovanie, hluk a opotrebovanie produktu

Hustá fáza

• Materiál sa pohybuje nižšou rýchlosťou viac „slizkým“ alebo „zástrčkovým“ spôsobom
• Často sa uprednostňuje pre krehké produkty, abrazívne prášky alebo pri minimalizácii degradačných záležitostí
• Riziko: môže vyžadovať starostlivejšie podávanie, kontrolu tlaku a ladenie špecifické pre materiál

Ak má vaša rastlina problémy, ako je lámanie peliet, príliš veľa jemných častíc alebo viditeľná erózia v ohyboch, hustá fáza (alebo stratégia nižšej rýchlosti) sa stáva vážnym kandidátom. Ak je vaším hlavným problémom jednoducho spoľahlivá preprava s priamou kontrolou, zriedená fáza môže byť najrýchlejšou cestou k stabilite.

Kľúčové komponenty, ktoré rozhodujú o spoľahlivosti

Cenové ponuky môžu vyzerať podobne na papieri, ale výber komponentov odhalí, či dodávateľ rozumie vášmu materiálu. Tu sú časti, ktoré najčastejšie rozhodujú o každodennom výkone.

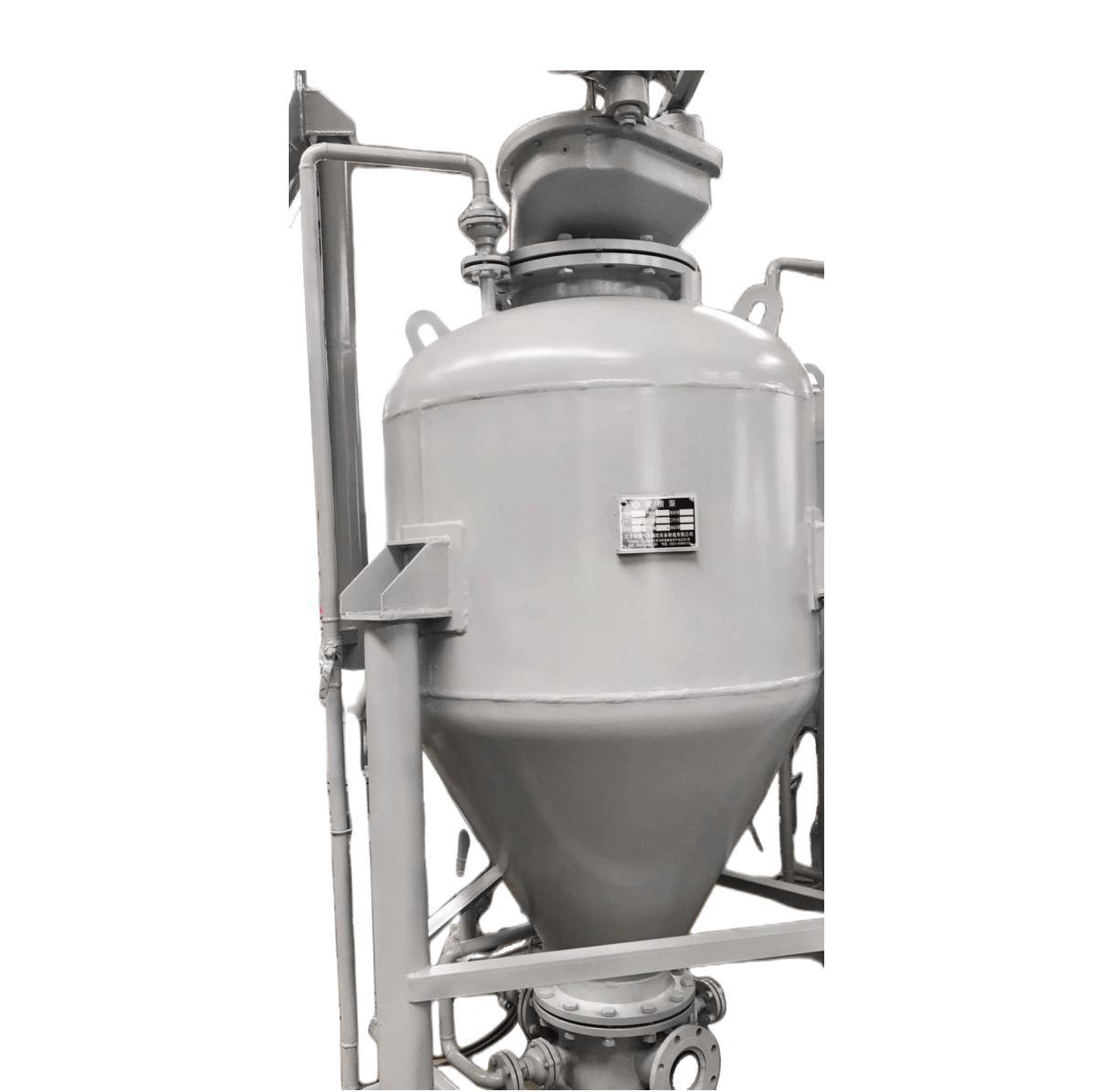

• Zariadenie na kŕmenieako je otočný pretlakový ventil, Venturiho trubica alebo prívod tlakovej nádoby, vybrané pre kontrolu úniku a stabilnú rýchlosť pevných látok
• Zdroj vzduchuako je dúchadlo, ventilátor alebo kompresor, dimenzované na požadovaný tlak a prietok s rezervou na zaťaženie filtra
• Dopravná linkavrátane priemeru potrubia, ohybov a opotrebovaných častí, navrhnuté tak, aby obmedzili pokles tlaku a zabránili usadzovaniu
• Prijímač a filtráciavrátane plochy filtra, spôsobu čistenia a odvodu prachu, navrhnutý pre nepretržitú prevádzku bez zadusenia
• Ovládacie prvky a prístrojové vybavenievrátane tlakových snímačov, diferenčného tlaku cez filtre a blokovania, ktoré zabraňujú udalostiam nekontrolovaného upchávania

Pre mnohé továrne je prepúšťací ventil tichým problémom. Príliš veľký únik znamená nestabilnú dopravu, zlé oddelenie prijímača a neočakávaný prach. Príliš tesné alebo zle prispôsobené medzery môžu spôsobiť teplo, zväzovanie a časté zastávky. Prispôsobte vzduchovú komoru veľkosti častíc, teplote, abrazívnosti a požadovanej úrovni tesnenia.

Kontrolný zoznam dizajnu pred nákupom

Tento kontrolný zoznam použite na porovnanie návrhov a zníženie nepríjemných prekvapení po inštalácii. Cieľom nie je dokonalosť, ale kontrola rizika.

• Materiálový profilvrátane objemovej hustoty, rozsahu veľkosti častíc, citlivosti na vlhkosť, lepivosti, abrazivity a teploty
• Kapacitné cielevrátane priemernej rýchlosti, špičkovej frekvencie a frekvencie výskytu špičiek
• Vzdialenosť a smerovanievrátane celkovej ekvivalentnej dĺžky, počtu ohybov, vertikálnych zdvihov a dostupných podporných bodov
• Miesta odberu a vykládkyvrátane toho, koľko zdrojov a destinácií potrebujete teraz a do dvoch rokov
• Čistota štandardnávrátane toho, koľko prachu je prijateľné v okolí prijímača a ako dnes vyzerá upratovanie
• Energia a inžinierske sietevrátane dostupnej elektrickej kapacity a či je stlačený vzduch stabilný a suchý
• Správa opotrebeniavrátane štýlu ohybu, vymeniteľných opotrebovaných častí a prístupu na kontrolu
• Prístup údržbyvrátane priestoru na výmenu filtra, servisného priestoru vzduchovej komory a bezpečných izolačných bodov
• Plán uvedenia do prevádzkyvrátane testovania s vaším skutočným materiálom, nielen s „typickými“ vzorkami

Ak sa návrh vyhýba týmto témam alebo na ne odpovedá vágne, nie je to medzera, ktorú je potrebné mať. Odtiaľ neskôr príde váš prestoj.

Páky energie a prevádzkových nákladov

Prevádzkové náklady nie sú len o veľkosti motora. Ide o to, či systém dokáže pohybovať materiálom pri najnižšej stabilnej rýchlosti a tlaku pre vaše špecifické podmienky.

• Výber priemeru potrubiadramaticky ovplyvňuje rýchlosť a pokles tlaku
• Smerovacia disciplínaako napríklad menej ostrých ohybov znižuje turbulencie a opotrebovanie
• Ovládanie prúdenia vzduchupomáha vyhnúť sa prefukovaniu materiálu len pre „bezpečnosť“
• Dimenzovanie filtrazabraňuje vysokému rozdielu tlaku, ktorý núti zdroj vzduchu pracovať tvrdšie
• Manažment únikuna vzduchových uzáveroch a spojoch znižuje plytvanie vzduchom a nestabilné prúdenie

Bežným skrytým nákladom je prevádzka pri nadmernej rýchlosti vzduchu, pretože systém je nedostatočne vybavený. Vďaka lepšiemu monitorovaniu tlaku a filtra môžu operátori dôverovať procesu, nie svojim inštinktom, a vy môžete udržiavať linku v stabilnom a efektívnom okne.

Kontrola prachu a bezpečnostné aspekty

Prach nie je len problémom čistoty. Jemné častice sa môžu ľahko dostať do vzduchu, migrovať do ložísk a elektrických skríň a vytvárať nepríjemné pracovné prostredie. Uzavretá doprava znižuje počet otvorených prenosových bodov, ale kontrola prachu stále závisí od inteligentného príjmu a filtrácie.

Praktické opatrenia, ktoré prinášajú viditeľný rozdiel

• Použite prijímač s dostatočnou filtračnou plochou, aby filtrácia zostala stabilná počas dlhých jázd
• Vyberte si metódu čistenia filtra, ktorá zodpovedá vášmu pracovnému cyklu a prašnosti
• Naplánujte vypúšťanie prachu tak, aby sa jemné častice počas vyprázdňovania opäť nedostali do pracovného priestoru
• Utesnite spoje a udržujte tesnenia, aby bol systém skutočne uzavretý
• Udržujte inšpekčné porty prístupné, aby sa „malé problémy“ nestali náhlymi zástrčkami

Ak je váš materiál horľavý alebo extrémne jemný, prediskutujte bezpečnostné požiadavky špecifické pre zariadenie už na začiatku projektu. Dobré inžinierstvo je proaktívne: predpokladá variabilitu v reálnom svete a vytvára ochranné vrstvy namiesto toho, aby sa spoliehalo na dokonalé správanie operátora.

Plán uvedenia do prevádzky a údržby

A Pneumatický dopravný systémby nemalo vyžadovať hrdinstvo. Najjednoduchší spôsob, ako to dosiahnuť, je považovať uvedenie do prevádzky ako súčasť návrhu, nie ako dodatočný nápad.

• Základný tests vaším skutočným materiálom pri očakávanom rozsahu teplôt a vlhkosti
• Overenie rýchlostiaby ste potvrdili, že ste nad limitmi bez nadmerného zrýchlenia
• Pozorovanie načítania filtraaby sa potvrdilo, že čistiaci cyklus udržiava stabilný diferenciálny tlak
• Plán kontroly opotrebovaniapre zákruty a zóny s vysokým nárazom v definovaných intervaloch chodu
• Stratégia náhradných dielovso zameraním na tesnenia vzduchovej komory, filtračné prvky a opotrebované časti

Väčšina „záhadných problémov“ sa prejavuje ako vzory tlaku, rozdielového tlaku filtra a zaťaženia motora. Prístrojové vybavenie nemusí byť luxusné, musí byť umiestnené inteligentne a skutočne používané.

Prípady použitia v reálnom svete

Tu sú bežné scenáre, v ktorých si závody vyberú pneumatickú dopravu a na čo zvyčajne optimalizujú.

• Presun prášku do mixérovuprednostňuje prachotesný zber a konzistentné podávanie na ochranu kvality dávky
• Doprava peliet do síluprednostňuje šetrné zaobchádzanie a ohyby odolné voči opotrebovaniu, aby sa znížila pokuta
• Stanice na skládku vriecuprednostnite miestne odsávanie prachu a čistý príjem, aby ste ochránili operátorov
• Viacnásobné odbery do jednej procesnej linkyuprednostňuje stabilnú logiku spínania a vyvážené sanie

Spoločnou niťou je kontrola variability. Materiálne zmeny. Okolitá vlhkosť sa mení. Operátori sa menia. Systém musí stále poskytovať stabilný prietok bez nutnosti neustáleho manuálneho zásahu.

FAQ

Q1. Aké informácie si mám pripraviť pred podaním žiadosti o návrh

Uveďte názov materiálu, rozsah sypnej hmotnosti, rozsah veľkosti častíc, citlivosť na vlhkosť, teplotu, požadovanú kapacitu, vzdialenosti, počet ohybov a miesta odberu a výtlaku. Ak máte fotografie aktuálnych miest prenosu a okolitej prašnej situácie, pomôže to inžinierom navrhnúť pre realitu a nie pre predpoklady.

Q2. Poškodí pneumatický systém krehké pelety alebo granule

Môže, ak je rýchlosť príliš vysoká alebo sú zle zvolené ohyby. To je dôvod, prečo je výber fázy, smerovanie a dizajn ohybu dôležitý. Keď je integrita produktu kritická, stratégie nižšej rýchlosti a smerovanie riadené opotrebovaním môžu výrazne znížiť opotrebovanie.

Q3. Prečo sa niektoré systémy zapájajú, aj keď je motor výkonný

Upchávanie je často spôsobené nestabilným posuvom, príliš veľkým počtom ostrých ohybov, nesprávnym pomerom vzduchu a pevných látok, priľnavosťou spôsobenou vlhkosťou alebo obmedzením filtra, ktoré mení prúdenie vzduchu počas prevádzky. Väčší výkon automaticky nevytvára stabilnú dopravu.

Q4. Ako znížim prach v okolí prijímača

Zamerajte sa na oblasť filtrácie prijímača, správne čistenie filtra, utesnené spoje a kontrolovaný spôsob vypúšťania zachytených jemných častíc. Problémy s prachom zvyčajne pochádzajú z poddimenzovanej filtrácie alebo zlého tesnenia, a nie zo samotnej „pneumatickej dopravy“.

Q5. Dokáže jeden systém spracovať viacero materiálov

Niekedy, ale to závisí od toho, ako sa tieto materiály líšia hustotou, veľkosťou častíc a prietokovým správaním. Ak musíte manipulovať s viacerými materiálmi, požiadajte o dizajn, ktorý definuje stabilné prevádzkové okná a zahŕňa praktické kroky výmeny a čistenia.

Záver a ďalšie kroky

A Pneumatický dopravný systémnie je nákup jednej veľkosti, je to procesné rozhodnutie. Keď sú fáza, zdroj vzduchu, spôsob podávania, smerovanie a filtrácia prispôsobené vášmu materiálu a rozmiestneniu, získate čistejšie podlahy, menej prerušení a predvídateľnejšiu produkciu. Keď nie sú, dostanete prach, zátky a systém, ktorému sa každý vyhýba.

Ak chcete dizajn, ktorý vyhovuje podmienkam vašej rastliny a správaniu materiálu,Shandong Yinchi Environmental Protection Equipment Co., Ltd.vám môže pomôcť definovať jasnú špecifikáciu, porovnať režimy dopravy a zostaviť praktický plán inštalácie a prevádzky. Ste pripravení znížiť prašnosť a stabilizovať prenosové body? kontaktujte násprediskutovať vašu aplikáciu a získať riešenie na mieru.
