Definitívny technický sprievodca dúchadlami s priamou spojkou

1. Koreňové dúchadlá s priamym spojením: základný koncept

2. Mechanika priameho rotačného premiestňovania

3. Výkonnostné výhody oproti systémom s remeňovým pohonom

4. Inštalácia a zarovnanie: Presnosť pre dlhú životnosť

5. Protokoly údržby pre jednotky priameho pohonu

6. Kritické priemyselné aplikácie

7. Kľúčové technické špecifikácie a sprievodca výberom

8. Často kladené otázky (FAQ)

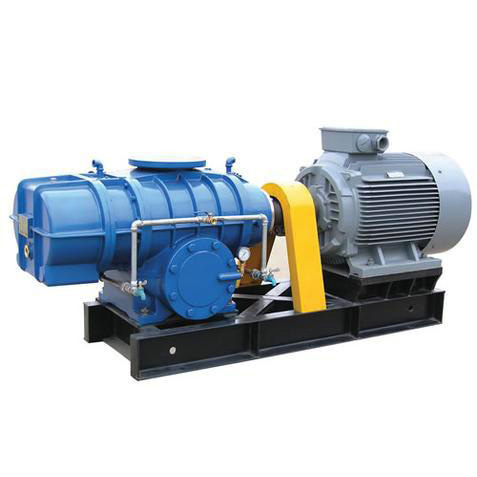

1. Koreňové dúchadlá s priamym spojením: Základná koncepcia

V srdci nespočetných priemyselných procesov, od čistenia odpadových vôd až po pneumatickú dopravu, leží robustná technológiaPriama spojka Roots dúchadlá. Na rozdiel od alternatív poháňaných remeňom sa tieto jednotky vyznačujú priamym mechanickým spojením medzi motorom a hriadeľom ventilátora prostredníctvom spojky. Toto zdanlivo jednoduché rozlíšenie prináša výrazné výhody v oblasti účinnosti, odolnosti a prevádzkovej stability. Elimináciou remeňa systém odstraňuje bežné miesto opotrebovania a straty energie, vďaka čomu sú dúchadlá s priamou spojkou Roots Blowers preferovanou voľbou pre aplikácie s nepretržitou prevádzkou, kde je spoľahlivosť prvoradá.

Táto priama konfigurácia zaisťuje, že rýchlosť otáčania motora je presne prenesená na obežné kolesá a poskytuje stabilný prúd vzduchu bez pulzácií, ktorý je rozhodujúci pre procesy, ako je prevzdušňovanie pri biologickom čistení alebo preprava materiálu v cementárňach. Konštrukčná filozofia sa sústreďuje na minimálne mechanické straty a maximálnu dobu prevádzkyschopnosti, čo je dôvod, prečo priemyselné odvetvia s náročnými prevádzkovými profilmi čoraz viac preberajú tento spôsob pohonu oproti tradičným pásovým systémom.

2. Mechanika priameho rotačného premiestňovania

Priama spojka Roots dúchadlápracujú na princípe objemového pohybu a využívajú dvoj alebo trojlaločné rotory, ktoré sa otáčajú v opačných smeroch v presne opracovanom plášti. Priama spojka zaisťuje, že tieto rotory zachovávajú presnú synchronizáciu poháňanú ozubenými kolesami, ktoré zabraňujú kontaktu kov na kov. Ako sa laloky otáčajú, zachytávajú pevný objem vzduchu na sacom otvore a prepravujú ho na výtlačnú stranu, kde je vytlačený proti tlaku systému.

Kľúčová mechanická výhoda spočíva v samotnej spojke. Flexibilná spojka, často typu s kužeľovým zámkom, spája hriadeľ motora s hriadeľom ventilátora, čím sa vyrovnáva s menšími odchýlkami a zároveň efektívne prenáša krútiaci moment. Tento priamy pohon eliminuje preklzávanie spojené s pásovými systémami a zaisťuje, že dúchadlo pracuje presne pri navrhovanej rýchlosti, ktorá priamo koreluje s garantovaným objemovým prietokom. Táto charakteristika je podstatná pre procesy vyžadujúce konzistentný, odmeraný prívod vzduchu, ako je napríklad dávkovanie chemikálií alebo reaktory s fluidným lôžkom.

3. Výkonnostné výhody oproti systémom s remeňovým pohonom

Pri hodnotení dúchadiel s priamym prepojením v porovnaní s náprotivkami poháňanými remeňom sa objavuje niekoľko rozdielov vo výkonnosti. Po prvé, priama spojka eliminuje napínanie a opotrebovanie remeňa, čo nielen znižuje frekvenciu údržby, ale tiež zabraňuje postupnej strate účinnosti, keď sa remene časom naťahujú. Po druhé, absencia zostavy remeňa a kladky znižuje celkový pôdorys a hmotnosť jednotky, čím sa zjednodušuje inštalácia a integrácia do kompaktného usporiadania závodu.

Okrem toho systémy s priamym pohonom vykazujú nižšie úrovne vibrácií a fungujú tichšie, čo prispieva k bezpečnejšiemu a pohodlnejšiemu pracovnému prostrediu. Znížená mechanická zložitosť znamená, že menej komponentov podlieha poruchám, čím sa zvyšuje celková spoľahlivosť systému. V aplikáciách, kde je obmedzený priestor alebo kde sa vyžaduje nepretržitá prevádzka s vysokým zaťažením, poskytuje priame spojenie rozhodujúcu výhodu z hľadiska stability výkonu a nákladov na životný cyklus.

4. Inštalácia a zarovnanie: Presnosť pre dlhú životnosť

Úspešné nasadeniePriama spojka Roots dúchadlázáleží na starostlivej inštalácii, najmä na vyrovnanie hriadeľa. Dokonca aj malé vychýlenie môže spôsobiť nadmerné vibrácie, predčasné opotrebovanie ložísk a únavu spojky. Osvedčené postupy v priemysle diktujú, že polovice spojky musia byť inštalované s presahom, čo si často vyžaduje riadený ohrev, aby sa zabezpečilo bezpečné spojenie s hriadeľmi.

Správne zarovnanie zahŕňa kontrolu odsadenia aj uhlových odchýlok. Pre optimálnu životnosť by celkový údaj indikátora (TIR) ​​na nábojoch spojky nemal presiahnuť 0,005 palca (0,13 mm) a paralelná odchýlka plôch spojky by mala byť v rozmedzí 0,001 palca (0,03 mm). Okrem toho je dôležité stanoviť správnu axiálnu medzeru medzi polovicami spojky, aby sa prispôsobila tepelná rozťažnosť hriadeľov počas prevádzky, čím sa zabráni ťahovému zaťaženiu, ktoré by mohlo poškodiť vnútorné komponenty dúchadla. Na zabezpečenie pozitívneho prenosu krútiaceho momentu a jednoduchého odstránenia sa odporúča použiť spojku v štýle kužeľového zámku.

5. Protokoly údržby pre jednotky priameho pohonu

Zatiaľ čo dúchadlá s priamym prepojením vyžadujú menej časté zásahy ako jednotky poháňané remeňom, je nevyhnutný štruktúrovaný plán údržby. Medzi hlavné oblasti záujmu patrí mazanie prevodovky a ložísk, kontrola spojky a overenie súososti. Pravidelné výmeny oleja s použitím výrobcom odporúčaného maziva zabraňujú opotrebovaniu prevodov a zaisťujú hladký chod.

Periodické kontroly spojok by mali zahŕňať vizuálnu kontrolu opotrebovania alebo prasklín a opätovné dotiahnutie upevňovacích prvkov na špecifikované hodnoty. Monitorovanie vibrácií môže slúžiť ako nástroj prediktívnej údržby, ktorý odhalí skoré príznaky nerovnováhy alebo nesprávneho nastavenia. Okrem toho, zabezpečenie čistého a nepriechodného filtra nasávaného vzduchu ochráni rotory pred poškodením časticami, pričom sa zachová čistý výstup vzduchu bez oleja, ktorý je charakteristickým znakom týchto dúchadiel.

• denne:Skontrolujte hladinu oleja, počúvajte nezvyčajný hluk, monitorujte tlak a teplotu na výtlaku.
• Mesačne:Skontrolujte spojku, či nie je opotrebovaná, overte zarovnanie, vyčistite vzduchový filter.
• Štvrťročne:Vymeňte prevodový olej, skontrolujte ložiská, skontrolujte krútiaci moment všetkých upevňovacích prvkov.
• Ročne:Komplexná generálna oprava vrátane merania vôle rotora a výmeny tesnení.

6. Kritické priemyselné aplikácie

Robustný dizajn a spoľahlivý výkon dúchadiel s priamym prepojením koreňov ich robia nepostrádateľnými v širokej škále sektorov. Pri čistení odpadových vôd zabezpečujú nevyhnutné prevzdušňovanie pre aeróbne vyhnívanie, čím zabezpečujú biologické odbúravanie organických látok. V odvetví akvakultúry udržiavajú kritické hladiny rozpusteného kyslíka v rybníkoch a nádržiach, čo má priamy vplyv na zdravie a výnosy.

Na manipuláciu so sypkým materiálom sa tieto dúchadlá používajú v pneumatických dopravných systémoch na prepravu cementu, zŕn, plastov a iných práškov potrubím. Stabilný prúd vzduchu pod vysokým tlakom zaisťuje konzistentný a efektívny prenos materiálu na veľké vzdialenosti. Medzi ďalšie kľúčové aplikácie patrí dodávka spaľovacieho vzduchu v peciach, zvyšovanie plynu v petrochemických závodoch a operácie vákuového balenia, čo dokazuje všestrannosť tejto technológie v celom priemyselnom spektre.

Kľúčové aplikačné sektory:Prevzdušňovanie odpadových vôd · Akvakultúra · Pneumatická doprava · Cementársky priemysel · Elektrárne · Chemické spracovanie · Manipulácia s bioplynom

7. Kľúčové technické špecifikácie a sprievodca výberom

Výber dopravaPriama spojka Roots dúchadlápre aplikáciu vyžaduje starostlivú analýzu prietoku, tlaku a požiadaviek na výkon. Typické jednotky ponúkajú prietoky v rozsahu od 0,6 m³/min do viac ako 120 m³/min, s výtlačným tlakom do 98 kPa. Výkon motora sa môže pohybovať od 1,1 kW pre menšie jednotky až po viac ako 185 kW pre veľké priemyselné modely.

Pri špecifikácii dúchadla zvážte požadovaný diferenčný tlak, požadovaný prietok pri tomto tlaku a okolité prevádzkové podmienky. Konštrukcia trojlaločného rotora sa stala priemyselným štandardom pre svoje zlepšené pulzačné charakteristiky a účinnosť v porovnaní so staršími dvojlaločnými konštrukciami. Konzultácia s výkonnostnými krivkami a technickými listami je rozhodujúca, aby sa zabezpečilo, že zvolené dúchadlo bude fungovať v bode optimálnej účinnosti a bude poskytovať spoľahlivé služby pre zamýšľanú aplikáciu.
